車載雷達光學鏡片分析--轉鏡與振鏡應用與發展

在自動駕駛技術飛速發展的今天，車載雷達作為環境感知的核心傳感器，其性能直接決定了車輛對周圍環境的識別能力和行車安全。光學鏡片作為車載雷達的“角膜”，承擔著光線傳輸、聚焦和掃描等關鍵功能。轉鏡（Rotating Mirror）與振鏡（MEMS Mirror）作為兩種主流技術路線，在車載激光雷達中扮演著至關重要的角色。

（圖源網絡，侵刪）

 1 光學鏡片：車載雷達系統的核心

在車載雷達系統中，光學鏡片遠非簡單玻璃組件，而是實現精準環境感知的核心光學元件。它們的功能涵蓋激光束的整形、聚焦、偏轉以及回波信號的收集，直接決定了雷達的探測距離、分辨率和環境適應性。隨著自動駕駛等級從L2向L3/L4演進，對光學鏡片的要求也日益嚴苛：需同時滿足車規級可靠性（耐高溫、抗振動、長壽命）、光學性能優異（高透光率、低畸變）和量產成本可控三重挑戰。

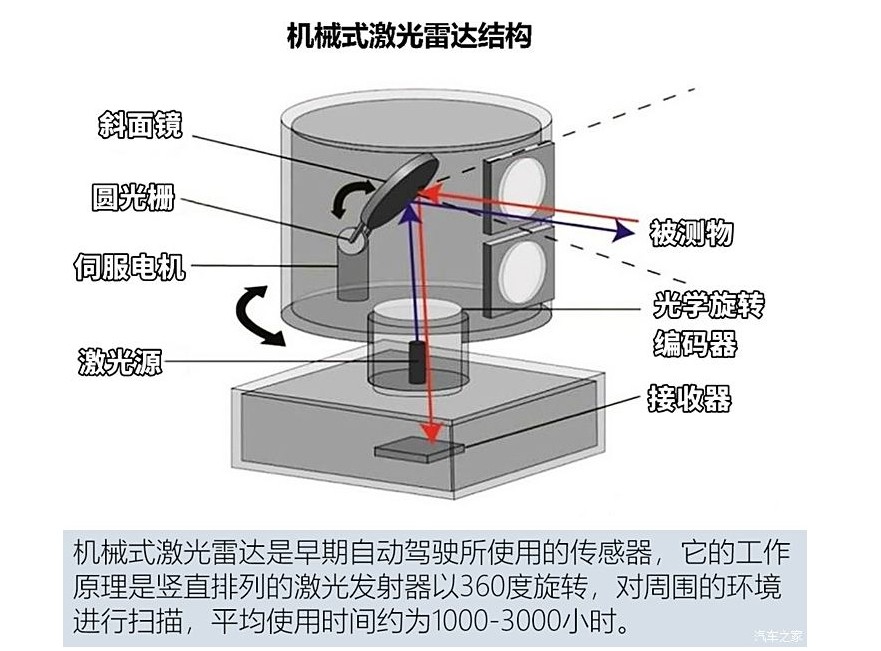

（激光雷達構成-圖源網絡，侵刪）

車載雷達光學鏡片系統通常包含發射鏡片、接收鏡片、掃描鏡片（轉鏡或振鏡）以及保護窗口鏡片等。其中掃描鏡片作為光束定向控制的核心，技術路線選擇尤為關鍵。2023年中國激光雷達市場規模達75.9億元，2024年預計增長至139.6億元，出貨量有望突破150萬顆。在這一爆發式增長的市場中，轉鏡方案與振鏡方案的競爭與互補構成了行業技術演進的主線。

2 轉鏡技術：穩定與成本的平衡

轉鏡（多面體旋轉掃描鏡）是一種成熟的機械掃描技術，其核心是一個多邊形柱體反射鏡，在電機驅動下高速旋轉，通過鏡面反射使激光束形成線性或二維掃描圖案。在技術實現上，轉鏡系統通常搭配多個激光器（如128個）進行一維掃描，禾賽科技的AT128即是典型代表。該方案通過電子掃描在垂直方向同時發射128束激光，實現“真128線”結構化掃描，每秒生成153萬個點云數據，在理想L9、路特斯Eletre等車型中表現出色。

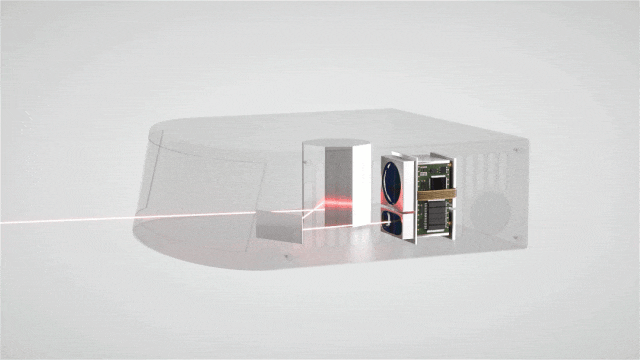

（激光雷達轉鏡掃描）

轉鏡技術的核心優勢在于其卓越的穩定性與成熟的供應鏈體系：

機械穩定性：激光發射和接收模塊固定不動，僅鏡片旋轉，減少了運動部件對系統的沖擊，更適合車載環境下的高頻振動場景。華為、法雷奧等廠商選擇此路線正是基于其高可靠性考量。

車規適應性：轉鏡結構相對簡單，體積小巧，已通過嚴格的車規級驗證（如溫度循環、機械沖擊測試）。宇瞳光學已實現轉鏡等激光雷達光學件的量產交付，證明了其制造可行性。

成本優勢：傳統玻璃材料（如BK7）即可滿足905nm波段需求，且規?；a(chǎn)程度高。禾賽科技通過芯片化集成將數百個激光器集成于半導體基底，進一步降低成本，推動AT128走向百萬臺年產能規模。

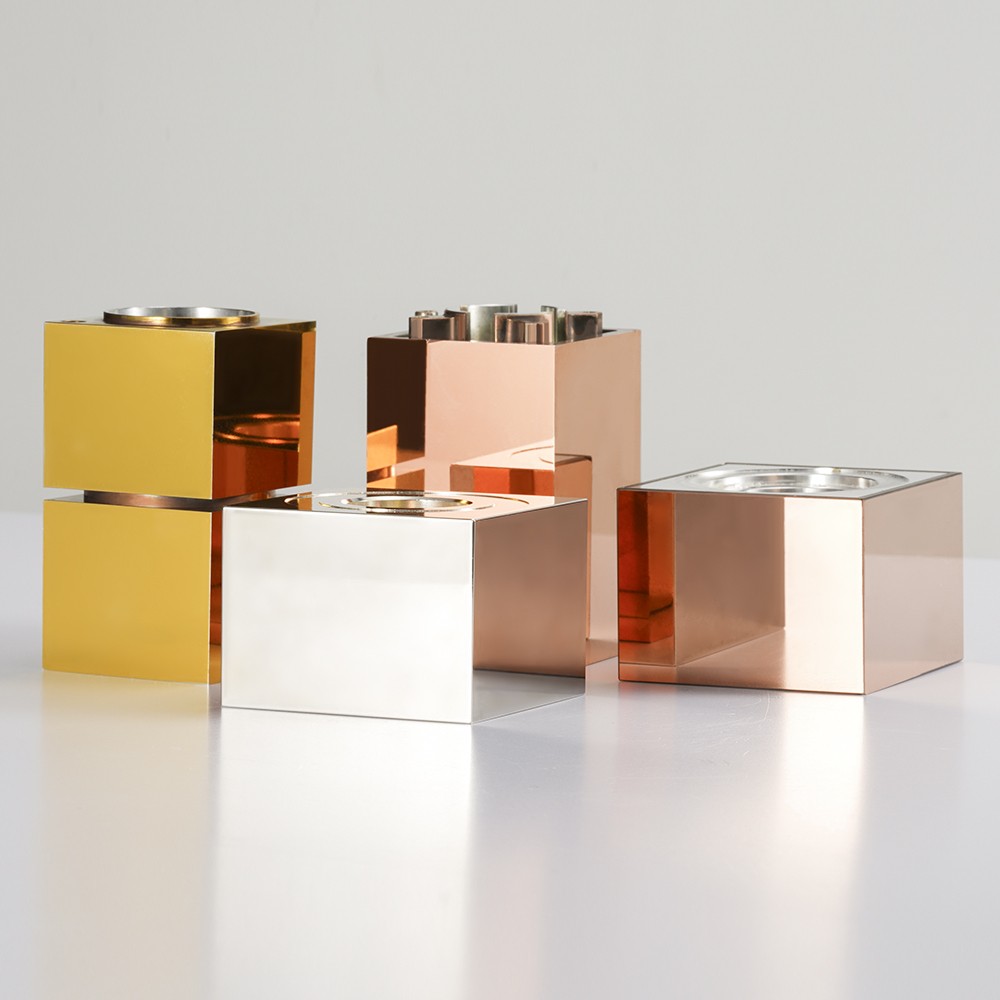

（激埃特轉鏡）

然而，轉鏡方案也面臨物理局限：器件數量多導致功耗較高（約15-20W），掃描模式單一，且高速旋轉帶來的噪音問題（約45dB）在豪華車型中尤為明顯。這些限制催生了另一種技術路線——MEMS振鏡的崛起。

表：轉鏡與振鏡關鍵特性對比

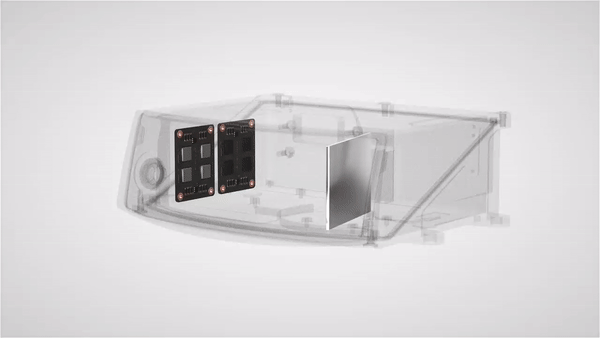

（激光雷達振鏡掃描）

3 振鏡技術：精度與靈活性的突破

振鏡（MEMS微機電振鏡）代表了光學掃描技術的微型化與電子化方向。其核心是一片微米級反射鏡，通過壓電或電磁驅動實現高頻振動（通常>1kHz），精確控制激光束的偏轉角度。與轉鏡相比，振鏡的最大突破在于其二維掃描能力——單片振鏡即可實現復雜的Lissajous或光柵式掃描圖案，無需多棱鏡組合。

振鏡技術的進步源于材料創新與結構設計的突破

鈦合金振鏡突破：傳統硅基MEMS振鏡受限于脆性大、掃描角度?。ㄍǔ?lt;30°）等問題。洛倫茲科技開發的鈦合金振鏡通過金屬材料的高韌性實現更大鏡面尺寸（直徑5mm以上）和掃描角度（±25°），同時保持20kHz高頻響應。其E系列激光雷達分辨率達300線，探測距離300米，整機高度壓縮至40mm以內。

系統級優化：振鏡方案器件數量少，顯著降低功耗（<10W）和噪音（<35dB）。洛倫茲E系列通過簡化電子架構，目標將成本控制在千元級，較傳統方案降低40%以上。

智能掃描模式：振鏡支持動態區域掃描（ROI），可針對關鍵區域提升點云密度。例如在城市路口聚焦行人通道，在高速公路增大前方探測距離，實現“按需分配”的感知策略。

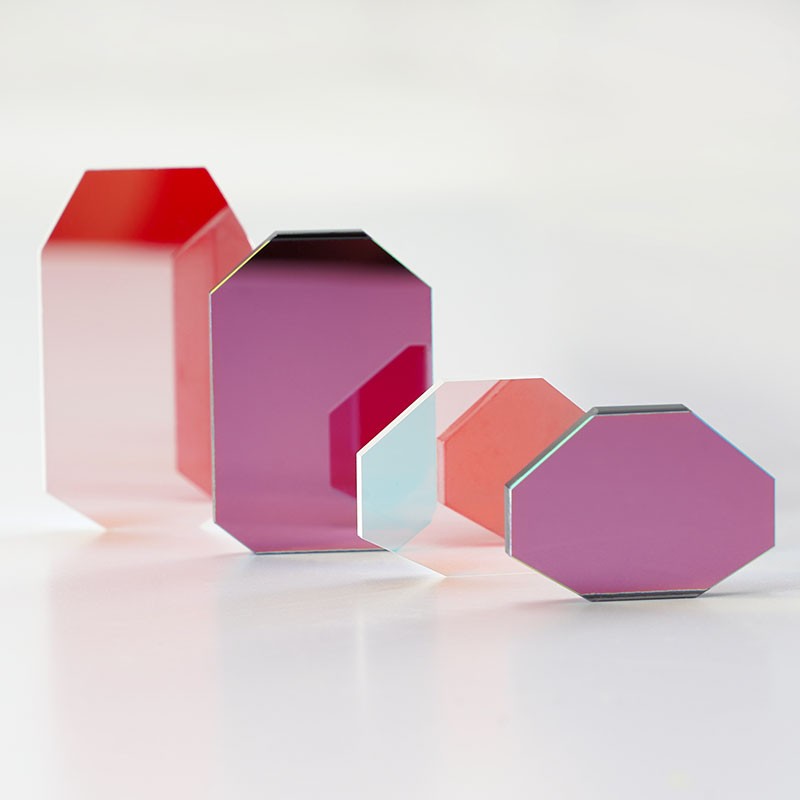

（激埃特振鏡）

然而，振鏡技術仍需克服車規可靠性挑戰：高頻振動下的抗沖擊能力（需通過50G機械沖擊測試），以及長期使用中的金屬疲勞問題。洛倫茲通過多軸冗余設計（雙振鏡備份）提升系統魯棒性，已進入車企供應鏈驗證階段。

4 材料與波長的協同設計

光學鏡片的性能不僅取決于結構設計，更與材料選擇和波長適配緊密相關。車載激光雷達主要采用905nm和1550nm兩種波長，各有其材料技術路徑：

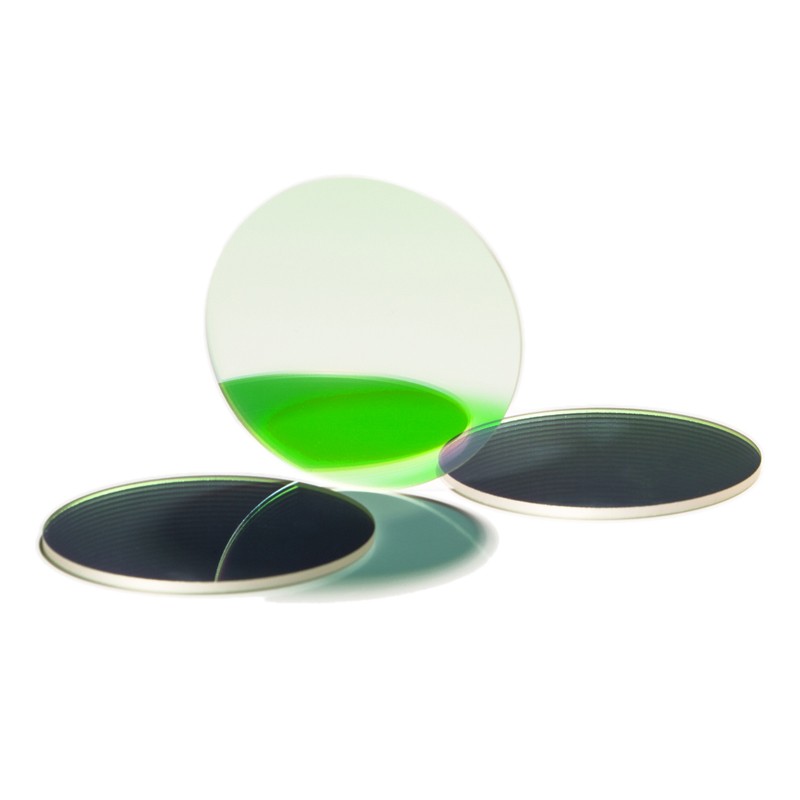

（BP905窄帶濾光片）

905nm方案：屬于近紅外波段，傳統光學玻璃（如BK7、熔融石英）即可滿足要求，透光率>95%。該方案成本低，產業鏈成熟，禾賽AT128、洛倫茲E系列均采用此波段。但受限于人眼安全，激光功率通常限制在100W以下，探測距離約200米。

1550nm方案：屬于中紅外波段，可承受更高功率（300W以上），探測距離達300米。但普通玻璃在此波段透光率驟降，需采用特種材料如氟化鈣（CaF?）、硫系玻璃（Ge-As-Se系）或單晶硅。圖達通Falcon系列即采用此方案，但材料成本增加30%-50%，加工難度顯著提升。

（BP1550窄帶濾光片）

針對不同雷達結構，材料要求也有差異：

旋轉式雷達：鏡片需承受離心力和風阻磨損。宇瞳光學采用藍寶石玻璃保護窗口，莫氏硬度達9級，配合疏水鍍膜抵御沙塵沖刷。

固定式固態雷達：更注重小型化與熱穩定性。舜宇智駕方案使用模造玻璃非球面鏡片，通過精密模壓成型減少透鏡數量，同時保持-40℃~105℃下的面型精度。

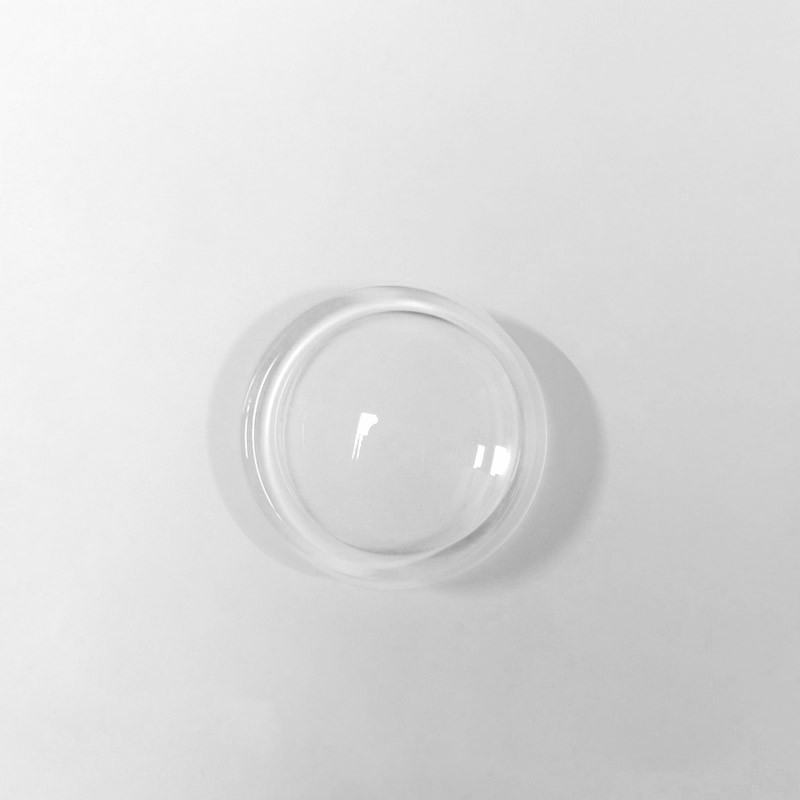

（非球面鏡片）

“玻璃非球面鏡片在透光率、畸變控制、熱穩定性等七項關鍵指標上均優于塑料鏡片，已成為ADAS鏡頭的主流選擇” 。舜宇光學已為比亞迪“天神之眼”系統批量供應此類鏡片，推動高端智駕功能下沉至10萬元級車型。

 5 光學鍍膜與環境適應性

在復雜車載環境中，光學鍍膜成為保障鏡片性能的核心工藝。多層鍍膜技術不僅提升光學效率，更顯著增強環境適應性：

抗反射鍍膜（AR）：針對特定波長優化，如1550nm波段采用Ta?O?/SiO?多層膜系，將單面反射率降至0.25%以下。舜宇光學的激光雷達接收鏡片通過寬波段AR鍍膜，將整體透光率提升至98.5%，顯著增加回波信號強度。

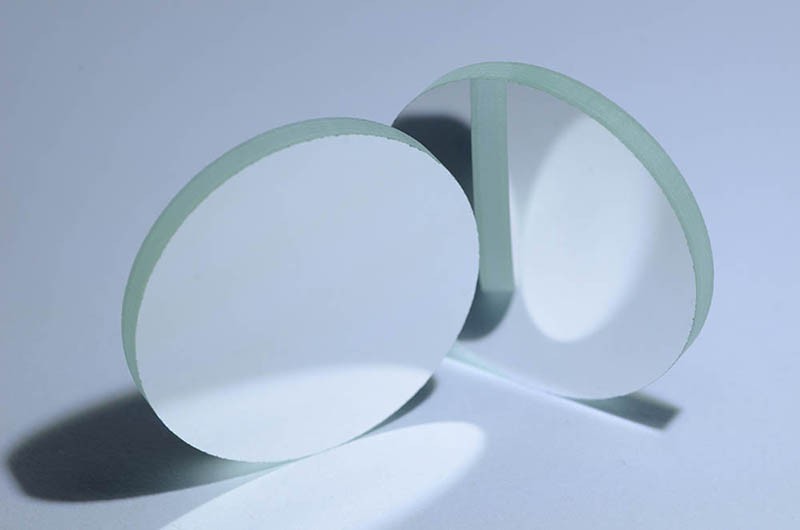

（增透玻璃）

環境防護鍍膜：

疏水鍍膜：接觸角>110°，減少雨雪附著。宇瞳光學HUD曲面鏡采用氟硅烷涂層，使水滴在70km/h車速下自動滑離。

防霧鍍膜：整合親水基團（如—OH），防止溫差結霧。應用于前向雷達窗口，保障雨天工況下探測不衰減。

激光防護鍍膜：高功率激光器（尤其1550nm）可能燒蝕鏡面。類金剛石涂層（DLC）的熱導率達1000W/mK，可耐受500W/cm2激光輻照，顯著延長鏡片壽命。

鍍膜工藝需與結構設計協同優化。例如洛倫茲E系列振鏡采用磁性驅動替代傳統扭桿結構，避免鍍膜在機械形變中開裂；禾賽AT128轉鏡則在鏡面背部設計微散熱鰭片，加速熱量傳導。

6.未來趨勢與挑戰

隨著L4級自動駕駛臨近，車載光學鏡片面臨更高性能與集成度要求，呈現三大技術趨勢：

1. 智能化鏡片系統：

液晶調焦鏡片：根據場景動態調整焦距，市區廣角（90°）與高速遠距（0.1°角分辨率）模式自由切換。

多功能集成基底：激光雷達發射/接收鏡片、濾波片集成于單一玻璃基板，舜宇光學相關專利（CN112987230B）已實現±0.05°裝調誤差控制。

2. 材料創新突破：

氮化硅（Si?N?）：折射率>2.0，支持905/1550nm雙波段設計，使單雷達兼顧長距與廣角探測。

碳化硅鋁基復合材料：熱膨脹系數接近零，保障振鏡在-40℃~125℃下的頻率穩定性，洛倫茲科技已在實驗室完成千小時老化測試。

3. 成本控制與車規適配：

轉鏡方案通過半導體化（禾賽芯片化集成）降本，振鏡則需突破鈦合金批量蝕刻工藝（當前成本占整機30%）。

模造玻璃鏡片單價需從當前$20/片降至$8/片以下，才能支撐L2+車型標配5顆雷達的需求。

“未來五年，轉鏡將在成本敏感車型中保持主流，而振鏡隨可靠性提升，有望在L4 Robotaxi領域率先普及” 。兩種技術并非簡單替代，而是在不同場景中互補共存——轉鏡滿足前向主雷達的高可靠性要求，振鏡則更適合側向補盲雷達的廣角掃描需求。

車載雷達光學鏡片的發展是材料科學、光學工程與半導體技術的融合成果。轉鏡憑借成熟穩定的特性，在中高端車型前向雷達中占據主導；振鏡則以高分辨率和系統優勢，成為固態雷達的發展方向。隨著鈦合金振鏡、玻璃非球面模造等技術的突破，中國企業在禾賽、洛倫茲、舜宇等領軍者帶動下，正推動光學鏡片向“更高性能、更低成本、更強環境適應性”演進。未來，智能光學鏡片將不僅是環境感知的窗口，更成為自動駕駛系統多維數據融合的核心樞紐。
